Коротковолновая антенна

Коротковолновая антенна



Описание коротковолновой антенны "IIIDX антенна", работающей на диапазонах 80, 40, 20 и 15 м опубликована американским коротковолновиком W3JHR. Антенна представляет собой вертикальный штырь высотой около 15 м без оттяжек, основание мачты заземлено.

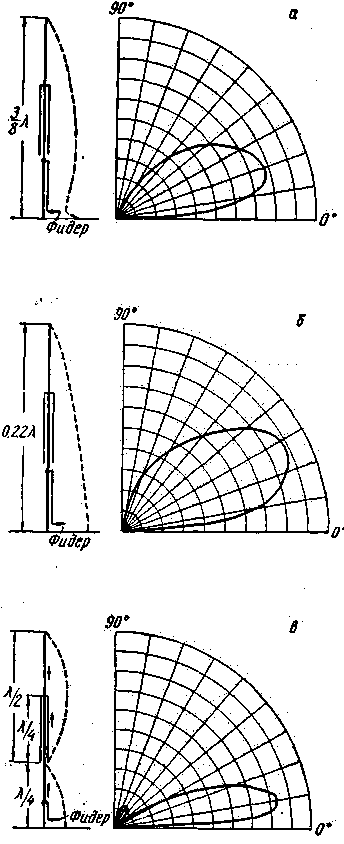

На рис. 1, приведены диаграммы направленности в вертикальной плоскости и кривые распределения тока в антенне на диапазонах 40 (рис. 1,а), 80 м (рис. 1,б) и 20 м (рис. 1,в).

                                                                                                                               Puc.1
Приведенные значения коэффициента стоячей волны (КСВ) на диапазонах 40 м и 20 м близки к единице, на диапазоне 80 м КСВ меняется от 1-на 3,9 Мгц до 1,7-на 3,8 и 4 Мгц.

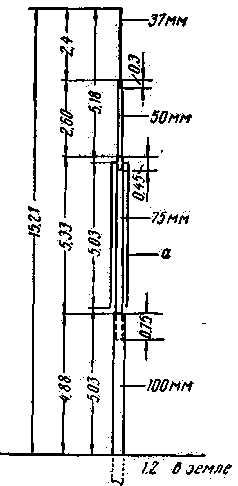

Конструктивно антенна выполнена из четырех алюминиевых труб различных диаметров, Вставленных одна в другую и скрепленных четырьмя болтами в местах сочленения (см. рис. 2).

                                                                                                                               Puc.2

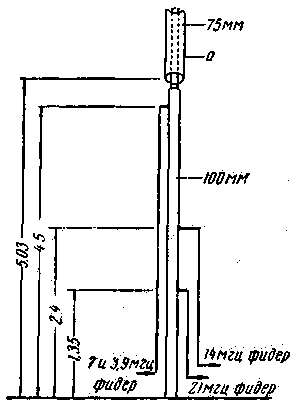

Размеры антенны на рис. 2 указаны в метрах и миллиметрах. Точки крепления гаммы-согласующего устройства к мачте для каждого диапазона указаны на рис.3.

Конструкция коаксиального стакана, а (рис.2 и рис.3) представляет собой шесть алюминиевых проводов, туго натянутых на четыре алюминиевых кольца. Верхние и нижние кольца сделаны из полосок алюминия толщиной 6 мм и шириной 25 мм. Два средних кольца имеют размеры 3х18 мм. Внутренний диаметр колец 230 мм. Верхнее кольцо стакана электрически соединено с мачтой, остальные кольца изолированы. К нижнему кольцу прекрепляются два шнура, удерживающие стакан в натянутом состоянии.

                                                                                                                               Puc.3
Питание антенны осуществляется 50-омным фидером. Согласование выполнено в виде "гаммы". Трубки "гаммы" алюминиевые, диаметром 25мм. Нижние концы трубок закрепляются на изоляторах на расстоянии 500 мм от земли (рис.4,б). Верхние концы прикрепляются к мачте алюминиевыми скобами (рис.4,а).

                                                                                                                                     Puc.4

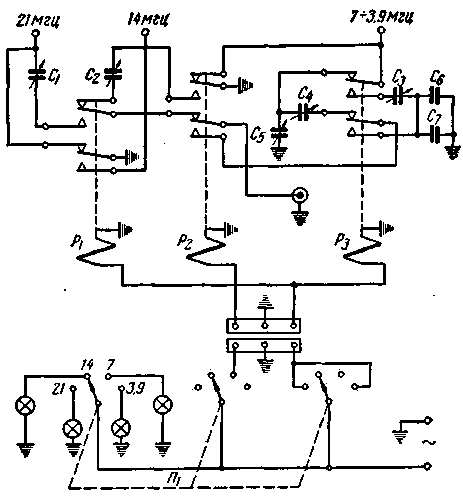

Настройка "гаммы" производится конденсаторами на каждом диапазоне отдельно. Схема блока настройки приведена на рис.5.

                                                                                                                                   Puc.5
Конденсаторы С1, С2, C4 по 110 пф; С3-750 пф, С5-150 пф, С6 и С7 по 1000 пф на рабочее напряжение 5 кв. Питание реле осуществляется от сети переменного тока. Для улучшения заземления антенны в землю закапываются 4 провода, два из них длиной 1800 см, а два других от 1050 до 1500 см. Эти четыре провода крепятся на алюминиевой скобе, закрепленной в основании мачты антенны.
